Ventiljustering

Opmåling

I dette afsnit beskriver jeg en mulighed for at udnytte det fakta, at søgerblade i millimeter, henholdsvis tommer, overlapper hinanden. Dette giver mulighed for, med et sæt af hver type, at måle i flere spring end de sædvanlige 5/100-dele spring som gængse søgerblade giver mulighed for.

Men der findes søgerblade med 1/100-del spring, og disse kan selvsagt give endnu bedre målinger. Disse søgerblade kan eksempelvis købes hos Louis: www.louis.de varenummer: 10003975

Ventil spillerummene skal for en VTR-F ligge indenfor følgende værdier:

Indsugning: 0.16 ± 0.03 mm (0.006 ± 0.001 in)

Udstødning: 0.31 ± 0.03 mm (0.012 ± 0.001 in)

Stil knasttoppen længst væk fra knastfølgeren/(evt. vippearm), så er du sikker på at måle rigtigt.

Udmål én knastaksel ad gangen, tørn motoren mod uret, indtil en af knasterne vender 180° væk fra knastfølgeren. Brug en topnøgle til formålet, gennem centerhullet i generatordækslet. Mekanikere af "den gamle skole" vil bilde dig ind, at du kan udmåle to aksler/knaster ad gangen ved at stille stemplet i top i kompressionsslaget, GLEM DET ! Nogle motorer har "quitening ramps", der kun efterlader ganske få grader, modsat toppen af knasten, uden løft. Faktisk burde netop de "gamle" mekanikere vide det, stortset alle BSA modeller har den feature, og når du hører en BSA med ventilstøj, vidner det om manglende kendskab til korrekt udmåling af, og justering af ventilspillerum.
Altså, knasttoppen længst væk fra knastfølgeren/(evt. vippearm), så er du sikker på at måle rigtigt.

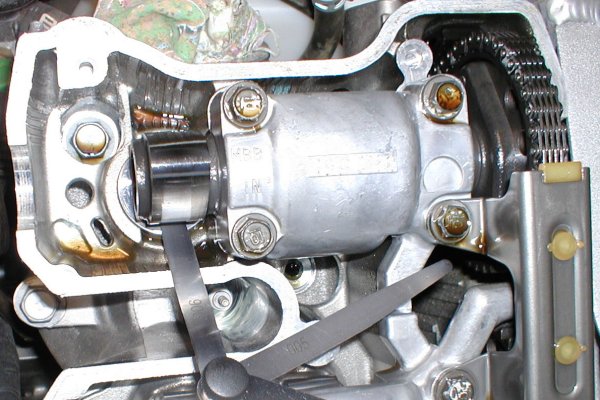

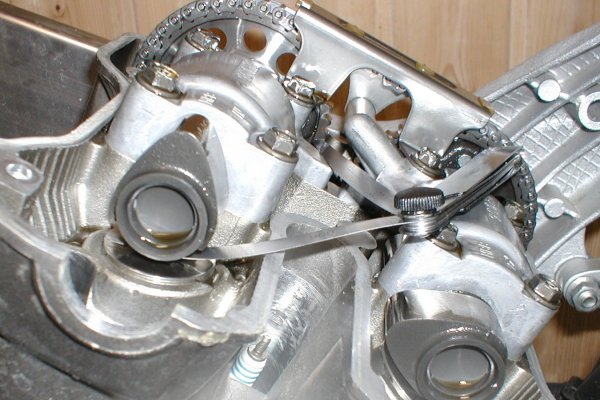

På billederne vises bagerste top's indsugningsknast.

• Start med tomme søgerblad "0,005 in.", kan bladet bevæge sig frit ?

Hvis nej, så:

• Prøv millimeter søgerblad "0,10 mm.", hvis bladet er løst¹, så skal du bruge en brik, der er 0,025 mm. mindre end den, der sidder i nu. Hvis søgerblad "0,10 mm." ikke har synderligt spillerum, så er det en 0,05 mm. mindre brik, der skal bruges.

Hvis ja, så:

• Prøv tomme søgerblad "0,006 in.", kan bladet bevæge sig frit ?

Hvis nej, så:

• Spillerummet er inden for tolerancerne, arbejdet overstået, næste ventil.

Hvis ja, så:

• Prøv tomme søgerblad "0,007 in.", kan bladet være der ?

Hvis nej, så:

• Spillerummet er inden for tolerancerne, arbejdet overstået, næste ventil.

Hvis ja, så:

• Prøv millimeter søgerblad "0,20 mm.", hvis bladet er løst¹, så skal du bruge en brik, der er 0,05 mm. større end den, der sidder i nu. Hvis søgerblad "0,20 mm." ikke har synderligt spillerum, eller slet ikke kan være der, så er det en 0,025 mm. større brik, der skal bruges.

Variationerne i spillerum kan principielt godt være større, men det er lidet sansynlig, og princippet i udmålingen er det samme, man afsøger med mindre/større søgerblade intil spillerummet er fundet.

Note¹
Med løst menes at søgerbladet kan vrikkes mellem knast og følger.

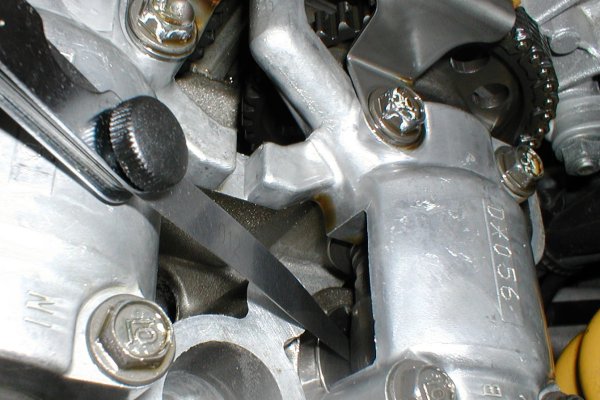

Her er det bagerste top's "skjulte" udstødningsknast. De "skjulte" knaster er lidt sværere at måle på.

• Start med tomme søgerblad "0,011 in.", kan bladet bevæge sig frit ?

Hvis nej, så:

• Prøv millimeter søgerblad "0,25 mm.", hvis bladet er løst¹, så skal du bruge en brik, der er 0,025 mm. mindre end den, der sidder i nu. Hvis søgerblad "0,25 mm." ikke har synderligt spillerum, så er det en 0,05 mm. mindre brik, der skal bruges.

Hvis ja, så:

• Prøv tomme søgerblad "0,012 in.", kan bladet bevæge sig frit ?

Hvis nej, så:

• Spillerummet er inden for tolerancerne, arbejdet overstået, næste ventil.

Hvis ja, så:

• Prøv tomme søgerblad "0,013 in.", kan bladet være der ?

Hvis nej, så:

• Spillerummet er inden for tolerancerne, arbejdet overstået, næste ventil.

Hvis ja, så:

• Prøv millimeter søgerblad "0,35 mm.", hvis bladet er løst¹, så skal du bruge en brik, der er 0,05 mm. større end den, der sidder i nu. Hvis søgerblad "0,35 mm." ikke har synderligt spillerum, eller slet ikke kan være der, så er det en 0,025 mm. større brik, der skal bruges.

"Repeat until" du har data for alle 8 ventiler.

• Adskillelse

Oplevelser fra, og tekst forfattet af Orla Pedersen
1-5-2010
